气动三偏心全金属密封蝶阀

产品型号：

z044

产品特点

立即联系

产品详情

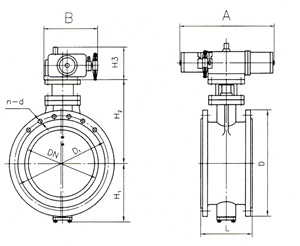

　　D63QH-6～10 气动三偏心全金属密封蝶阀外形及链接尺寸

DN H1 H2 L 6 10
法兰式 对夹式 D1 n-d H3 A B D1 n-d H3 A B
50 80 150 108 43 110 4-φ14 215 330 235 125 4-φ18 215 330 235
65 90 165 112 46 130 4-φ14 215 330 235 145 4-φ18 215 330 235
80 100 170 114 64 150 4-φ18 215 330 235 160 8-φ18 215 330 235
100 120 195 127 64 170 4-φ18 215 330 235 180 8-φ18 215 330 235
125 135 220 140 70 200 8-φ18 215 330 235 210 8-φ18 215 330 235
150 150 250 140 76 225 8-φ18 215 330 235 240 8-φ22 215 330 235
200 180 275 152 89 280 8-φ18 260 440 270 295 8-φ22 260 440 270
250 200 305 165 114 335 12-φ18 260 440 270 350 12-φ22 290 540 305
300 235 350 178 114 395 12-φ22 290 540 305 400 12-φ22 290 540 305
350 260 385 190 127 445 12-φ22 290 540 305 460 16-φ22 330 625 350
400 290 435 216 140 495 16-φ22 330 625 350 515 16-φ26 355 625 380
450 330 490 222 152 550 16-φ22 330 625 350 565 20-φ26 410 670 425
500 350 505 229 152 600 20-φ22 355 625 380 620 20-φ26 340 1100 485
600 400 605 267 178 705 20-φ26 340 1100 485 725 20-φ30 420 1250 600
700 470 675 292 229 810 24-φ26 420 1250 600 840 24-φ30 420 1250 600
800 525 740 318 241 920 24-φ30 420 1250 600 950 24-φ33 450 1400 650
900 585 805 330 241 1020 24-φ30 450 1400 650
