  • 01(60).jpg

Z941H型电动闸阀

产品型号：

z068

产品特点

立即联系

产品详情

　　主要性能规范、主要零件材料与Z41H-160,Z41H一16C, Z41H-25, Z41H-40, Z41H-63,Z41H-100. Z41Y-181, Z41Y-251相同。

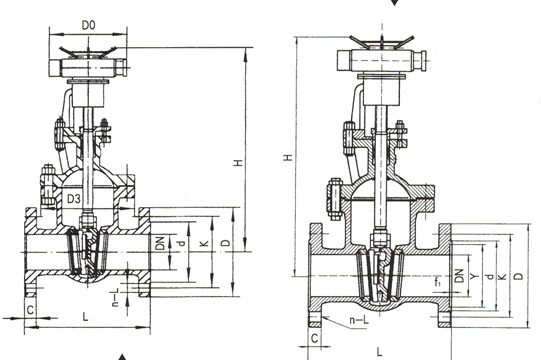

　　主要外形尺寸、连接尺寸及重量：

公称压力
PN		 图中
符号		 公称尺寸 DN
40 50 65 80 100 125 150 200 250 300 350 400 500
16 L 240 250 270 280 300 325 350 400 450 500 550 600 700
H 602 610 612 690 833 876 958 1096 1244 1430 1565 1735 1961
D0 300 300 300 300 300 300 300 300 300 400 400 400 400
重量（kg） 68 69 80 83 94 125 160 225 348 485 696 1000 1064
25 L 240 250 270 280 300 325 350 400 450 500 550 600 700
H 602 610 612 690 833 876 958 1096 1244 1430 1565 1735 1961
D0 300 300 300 300 300 300 300 300 300 400 400 400 400
重量（kg） 68 69 80 83 94 125 160 225 348 485 696 1000 1064
40 L   250 280 310 350 400 450 550 457 502 572 610 711
H   615 630 690 803 910 985 1132 1331 1470 1740 1859 2450
D0
重量（kg）   49 65 140 160 213 239 356 517 825 1029 1433 2130



公称压力
PN		 图中
符号		 公称尺寸 DN
40 50 65 80 100 125 150 200 250 300 350 400 450 500
63 L   250 280 310 350 400 450 550 650 750 850 950
H   615 630 695 791 868 995 1192 1403 1707 2084 2238
D0
重量（kg）   49 65 140 160 200 300 480 698 761 1135 1948
100 L   250 280 310 350 400 450 550 650 750 850
H   680 730 795 880 943 1232 1324 1470 1830 2185
D0
重量（kg）   150 180 190 300 440 440 480 803 1568 1510
